超音波検査機器：探触子
コンポジット探触子
- メーカー名
- ジャパンプローブ株式会社
- 特徴
- コンポジット振動子を内蔵した探触子
- 仕様
- ■水浸探触子 IWC
・型式：外形寸法(mm)(φmm×Hmm)
B2K 10 I：14×25
20 I：24×28
B5K 10 I：14×25
B10K 6.4 I：10×25
8 I：12×25
・接栓位置
種類：LEMO(大)BNC MP
位置：上/横
・型式：外形寸法(mm)(φmm×Hmm)
B5K 5 I：8 ×25
・接栓位置
種類：LEMO(大)BNC MP
位置：横
■斜角探触子 AWC
・型式：外形寸法(mm)(φmm×Hmm)
B5K 5× 5A45(A60/A65/A70)：11×12×20
5Z15×10LAD90：28×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後
・型式：外形寸法(mm)(φmm×Hmm)
B5K10×10A45(A60/A65/A70)：14×28×24
・接栓位置
種類：LEMO(小)G51/C25
位置：上/横/斜

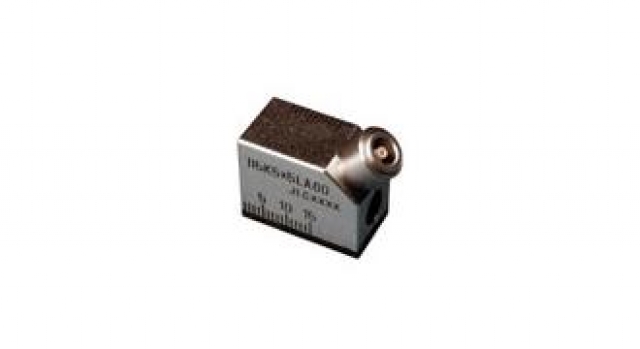

■縦波斜角探触子 AWC
・型式：外形寸法(mm)(φmm×Hmm)
B5K 5× 5LA45(LA60/LA65/LA70):11×12×20
・接栓位置
種類：LEMO(小)G51
位置：上/後
・型式：外形寸法(mm)(φmm×Hmm)
B5K10×10LA45(LA60/LA65/LA70)：15×30×20
・接栓位置
種類：LEMO(小)G51
位置：上/後/斜
■二振動子斜角探触子 AWCD
・型式：外形寸法(mm)(W×L×H)
B5K 10× 5AD45(AD60/AD65/AD70)：14×25×20
・接栓位置
種類：C25
位置：上/後/斜
