磁粉探傷器・その他：磁粉探傷器

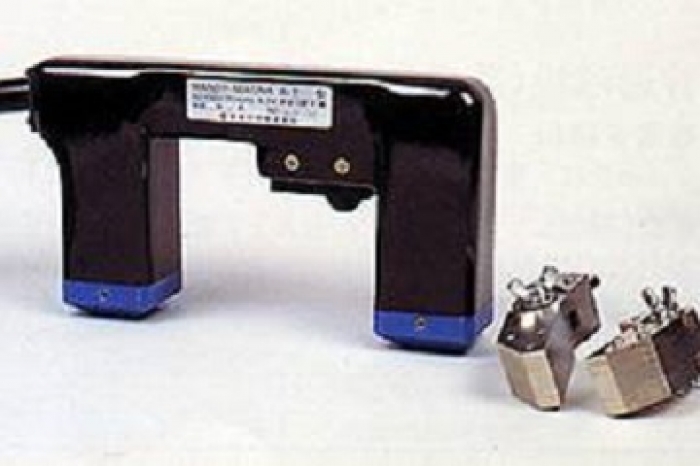

ハンディマグナシリーズ
- メーカー名
- 栄進科学株式会社
- 特徴
- •交流磁化ですので、表皮効果により表面欠陥の検出能力に優れています。
•A-1・A-4は磁場有効範囲が広くA-2・A-6は小形軽量ですので長時間の探傷に便利です。
•HM-76、TE-2は特に小形軽量ですので小物部品、局所検査、部品内部などの探傷に適しています。
•HM-76は内寸約160mm角の内側の探傷が可能です。
•HM-52Lは磁極が直角になっているため、隅肉探傷に有効です。間口約100mmまでの凹部内側隅肉の探傷を可能にします。
•可変ヨークを使用することで凹凸部やR面、コーナー部などの探傷も容易です。
•小形軽量で、使用電源は100Vですから、携帯用として最適です。
•極間法で検査物に直接電流を流さないので、スパークの心配がありません。
•A-1・A-2・A-6・HM-76・HM-52Lは本体とケーブルを直結しているので強度的に強く防水性も良くなっています。
- 仕様
- A-1型
A-2型
A-4型
A-6型
TE-2型
電源
AC100V 50/60Hz
定格電流（A）
50Hz
4 2.5 4 3.5 1.2
60Hz
3 2.3 3 2.3 0.7
全磁束（mWb）
50Hz
0.80 0.60 0.70 0.57 0.30
60Hz
0.70 0.55 0.57 0.48 0.27
外寸(mm)
長さ
235 193 235 193 115
奥行き
50 46 50 50 52
高さ
135 115 183 151 115
磁極内寸法（mm）
140 110 140 110 70
磁極断面寸法（mm）
25×25 20×20 25×25 20×20 15×15
本体重量（kg）
3.2 2.0 3.6 2.0 1.2
ヨーク
脱着可変式ユニバーサルヨーク 可変式ヨーク
