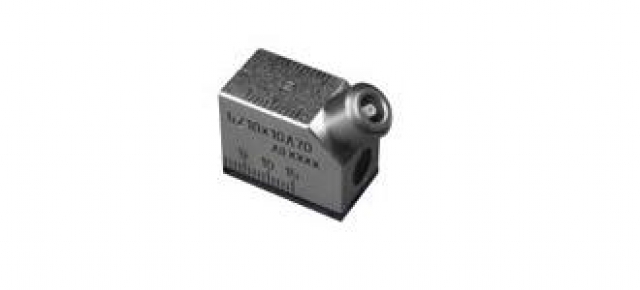

二振動子斜角探触子

メーカー名	ジャパンプローブ株式会社
特徴	1個のケースの中に音響的に隔離された超音波送信及び受信用の2個の振動子で構成され、試験体に横波を斜めに伝搬させて探傷するための探触子
仕様	■二振動子横波斜角探触子　JD ・型式：外形寸法(mm)(W×L×H) 2C10× 7AD45（AD60）：22×30×25 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/後 ・型式：外形寸法(mm)(W×L×H) 2C10×10AD45（AD60）：28×30×25 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/後 ・型式：外形寸法(mm)(W×L×H) 5C5×5AD45（AD60/AD70）：14×25×20 5C10×5AD45（AD60/AD70）：14×25×20 ・接栓位置 種類：C25 位置：上/後/斜 ・型式：外形寸法(mm)(W×L×H) 5C10×7AD45（AD60/AD70）：22×30×25 5C10×10AD45（AD60/AD70）：28×30×25 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/後 ■二振動子縦波斜角探触子　JDL ・型式：外形寸法(mm)(W×L×H) 2C10× 7LAD45（LAD60）：22×30×25 2C10×10LAD45（LAD60）：28×30×25 2C20×10LAD45（AD60/AD70）：28×35×30 5C10× 7LAD45（AD60/AD70）：22×30×25 5C10×10LAD45（AD60/AD70）：28×30×25 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/後 ・型式：外形寸法(mm)(W×L×H) 5C10× 5LAD45（AD60/AD70）：14×25×20 ・接栓位置 種類：C25 位置：上/後/斜
