超音波検査機器：探触子

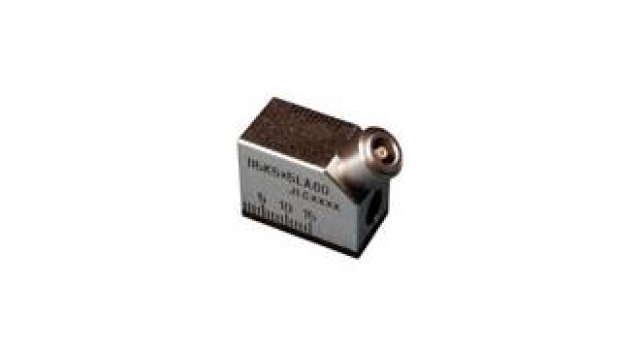

コンポジット探触子
| メーカー名 | ジャパンプローブ株式会社 |
|---|---|
| 特徴 | コンポジット振動子を内蔵した探触子 |
| 仕様 | ■水浸探触子 IWC ・型式：外形寸法(mm)(φmm×Hmm) B2K 10 I：14×25 20 I：24×28 B5K 10 I：14×25 B10K 6.4 I：10×25 8 I：12×25 ・接栓位置 種類：LEMO(大)BNC MP 位置：上/横 ・型式：外形寸法(mm)(φmm×Hmm) B5K 5 I：8 ×25 ・接栓位置 種類：LEMO(大)BNC MP 位置：横 ■斜角探触子 AWC ・型式：外形寸法(mm)(φmm×Hmm) B5K 5× 5A45(A60/A65/A70)：11×12×20 5Z15×10LAD90：28×30×25 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/後 ・型式：外形寸法(mm)(φmm×Hmm) B5K10×10A45(A60/A65/A70)：14×28×24 ・接栓位置 種類：LEMO(小)G51/C25 位置：上/横/斜 ■縦波斜角探触子 AWC ・型式：外形寸法(mm)(φmm×Hmm) B5K 5× 5LA45(LA60/LA65/LA70):11×12×20 ・接栓位置 種類：LEMO(小)G51 位置：上/後 ・型式：外形寸法(mm)(φmm×Hmm) B5K10×10LA45(LA60/LA65/LA70)：15×30×20 ・接栓位置 種類：LEMO(小)G51 位置：上/後/斜 ■二振動子斜角探触子 AWCD ・型式：外形寸法(mm)(W×L×H) B5K 10× 5AD45(AD60/AD65/AD70)：14×25×20 ・接栓位置 種類：C25 位置：上/後/斜 |
