製品紹介

超音波検査機器:フェイズドアレイ

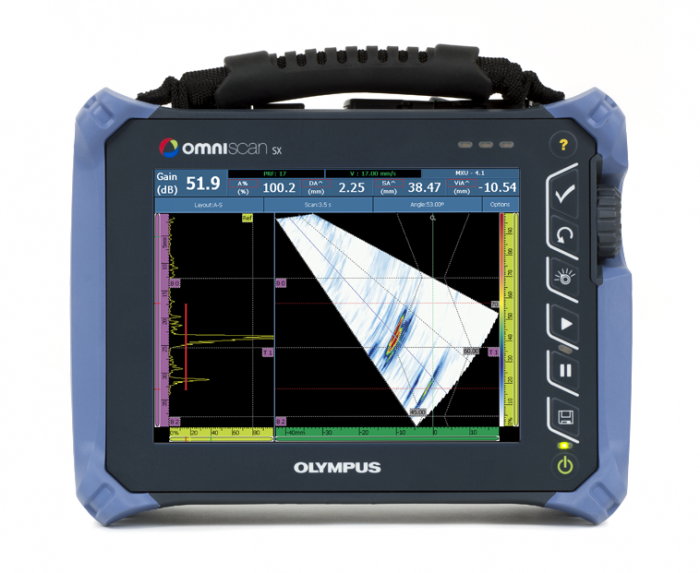

超音波フェーズドアレイ探傷器OmniScan SX

メーカー名OLYMPUS
特徴高性能なOmniScanシリーズのエントリーモデル
超音波フェーズドアレイ探傷器OmniScan SX
仕様筐体 外形寸法 (W x D x H) 267 x 94 x 208mm
質量 3.4kg(バッテリーを含む)
データ記録 ストレージデバイス SDHCカード、標準USBストレージデバイス*
*Lexar®社のメモリーカードを推奨
最大データファイルサイズ 300MB
入出力ポート USB ポート USBポート x 2(USB2.0仕様準拠)
オーディオアラーム 〇
ビデオ出力 ビデオ出力(SVGA)
入出力ライン エンコーダー 2軸エンコーダー(A/B 相、up/down、パルス/方向)
デジタル入力 TTL入力 x 4、5V
デジタル出力 TTL出力 x 3、5V、最大15mA/出力
データ収集オン/オフスイッチ デジタル入力設定に基づく
電源出力ライン 公称値5V、最大値500mA(短絡防止機能付き)
ペース入力 5V、TTL同期入力
ディスプレイ ディスプレイサイズ 対角8.4インチ(21.3cm)
解像度 800 x 600ピクセル
輝度 600cd/m2
視野角 横方向: ‒80°~80°、縦方向: ‒60°~80°
表示色の数 1600万色
種類 TFT LCD
電源 バッテリータイプ スマートリチウムイオンバッテリー
バッテリー数 1
稼働時間 約6時間(条件により異なる)
環境条件 気温(使用時) -10 °C~45 °C
(14 ºF~113 ºF)
気温(保管時) –20 °C~60 °C (–4 ºF~140 ºF) バッテリー有り
–20 °C~70 °C (–4 ºF~158 ºF) バッテリー無し
相対湿度 45 ℃結露なしで、最大相対湿度70%
防水・防塵性能 IP66相当
耐落下試験 MIL-STD-810G 516.6
UT/PA 仕様(PA はOMNISX-1664PR 使用の場合) コネクター フェーズドアレイコネクター x 1: オリンパスPAコネクター、
UTコネクター x 2: LEMO 00
フォーカルロウ数 256
プローブ認識 プローブ自動認識機能付き
パルサー/レシーバー 同時励振素子数 16振動素子
振動素子数 64振動素子
パルサー PAチャンネル UTチャンネル
電圧 40V、80V、115V 95V、175V、340V
パルス幅 30ns~500nsの範囲内で調整可能、
分解能: 2.5ns 30ns~1,000nsの範囲内で調整可能、
分解能: 2.5ns
パルス形 負矩形波
出力インピーダンス 35Ω(パルスエコーモード)、
30Ω(ピッチキャッチモード)
